Мы решили поделиться частью наших трудов в более удобном для разработки, изучения и использования формате — залили их на гитхаб.
Пока там репозитории для четырех наших проектов:
Looking Glass для BIRD
Предотвращение спама в phpbb3
Определение номеров и направлений фродовых вызовов
и практическая часть статьи Asterisk REST Interface (ARI) — реализация на asterisk конференции при помощи ARI и NodeJS.

Ничего не понялТак себе...Не плохоДовольно интересноОтлично ! То что нужно ! (Еще не голосовали)
Loading...Loading...
Отправить на почту Отправить на почту

Кратко о BIRD:

 The BIRD project aims to develop a fully functional dynamic IP routing daemon.

 - Both IPv4 and IPv6
 - Multiple routing tables
 - BGP
 - RIP
 - OSPF
 - Static routes
 - Inter-table protocol
 - Command-line interface
 - Soft reconfiguration
 - Powerful language for route filtering

 WWW: http://bird.network.cz/
 Пользователи FreeBSD могут найти демоны BIRD в портах:
    IPv4 версия: /usr/ports/net/bird
    IPv6 версия: /usr/ports/net/bird6

С момента размещения статьи Используем BIRD для создания «пограничного» маршрутизатора размещенную zaikini, я все мечтал найти время и уделить его изучению и пробам BIRD.

О демоне BIRD народ хорошо отзывается, да и многие IX`ы держат свои Route Server`а именно на этом демоне.

И вот наконец мне предоставилась такая возможность. Для одного проекта понадобилось автоматом генерить blackhole маршруты для BGP и тут я вспомнил что как раз давно хотел попробовать BIRD.

Поднял на тестовом стенде из тройки виртуальных машин:

  • FreeBSD 9.1 + BIRD 1.3.11
  • FreeBSD 8.4 + BIRD 1.3.11
  • FreeBSD 7.2 + BIRD 1.3.2
  • FreeBSD 7.2 + BIRD 1.3.11

Погонял BGP и OSPF в различных конфигурациях и схемах — понравилось. Даже больше скажу — очень понравилось. Есть конечно в BIRD некоторые вещи пока не совсем мне понятные или как это сказать не до конца логичные, НО в целом абалденный демон. Респект и уважуха разработчикам BIRD.

Итоговый «приговор» по BIRD: must have.

До сего момента мы работали на Quagga, но она иногда реально достает своими непонятными приколами, когда после реконфига чего либо помогает тока рестарт демонов дабы эти изменения наконец сказались.

Рестарт bgpd и о чудо ! Все непонятки устраняются и все работает как и положено. Но сейчас не об этом речь :)

Вообщем пересели мы на BIRD. Что дальше ? А дальше, как это водится, понадобился Looking Glass для BIRD`а, не всегда ж есть желание/возможность лазать в консоль :)

Погуглил… нагуглил только sileht/bird-lg и ulg—universal-looking-glass — оба написаны на python.

Попытки найти нечто подобное лукинг глассу для Cisco/Quagga/Juniper и на PHP мне не удалось.

«Ну что ж… Толи лыжи, толи … получается что нету… значит надо написать самому.» — сказал я и приступил к реализации :).

Через некоторое время первая версия LG на PHP была готова и протестирована.

Пока из функционала было реализовано самое необходимое — возможность посмотреть маршрут, пингать и трасернуть.

Потом я подумал о том, что скорее всего я не один такой, кто не хочет/может пользоваться LG на питоне, так же о (похоже) единственно существующем варианте LG для BIRD`а, а так же о том что сам пользуюсь бесплатным ПО, которое пишут и выкладывают другие и … и решил что нужно так же поделиться с общественностью своей разработкой.

Итак представляю вам свой труд и новый проект в рамках проекта Subnets.ru: BIRD Looking Glass на PHP.

Для работы LG вам необходимо:

Более детально написано в README и ошибках, которые, если чего то не хватает, вам будет выдавать web интерфейс LG после его установки.

Я не смотрю на свои возможности через «розовые очки», я больше сис.админ чем программист, но все же кое что напрограммить и я могу :)

Лично я свою первоочередную задачу (наличие хоть какого LG для BIRD на PHP) решил. Возможно сей «продукт» поможет и вам.

Это явно не последняя версия этого LG, как снова дойдут руки — буду допиливать функционал далее, благо дело мыслей много, а желаний (как это обычно и бывает) ещё больше :).

В LG встроен механизм проверки наличия новой версии, поэтому если таковая появится, то те кто установит и будет использовать узнают об этом зайдя на главную страницу своего LG.

Надо ли пояснять, что для функционирования сего механизма сервер с LG должен иметь доступ к Инету, а если быть точнее то к URL`у http://bird-lg.subnets.ru/.

Работа LG проверена под OS FreeBSD, если у вас другая ось то вы как раз проверите сами.

З.Ы. При копировании статьи ссылка на источник ОБЯЗАТЕЛЬНА ! Уважайте чужой труд.

Автор: Николаев Дмитрий (virus (at) subnets.ru)

Ничего не понялТак себе...Не плохоДовольно интересноОтлично ! То что нужно ! (голосов: 2, среднее: 5,00 из 5)
Loading...Loading...
Отправить на почту Отправить на почту

Используем BIRD (Internet Routing Daemon) для создания «пограничного» маршрутизатора.

Итак, у нас появилась собственная автономная система и блок /23 PI адресов. Возник вопрос, что использовать для анонсирования своей AS и блока адресов, какое железо?
Клиенты использующие сеть для доступа к Интернет потребляют трафик порядка 300-400Мб/с. Ценник на «железный» роутер для таких задач будет от 400К рублей, поэтому было принято решение — используем opensource и имеющийся в наличии сервер HP Proliant DL140 G3 с двумя 2-х ядерными процессорами и 2Гб оперативной памяти. Используемая ОС — CentOS 5, а в качестве демона маршрутизации был выбран, после некторых тестов и сравнений, — BIRD. На используемом сервере установлена версия 1.2.4 (процесс установки описан здесь).

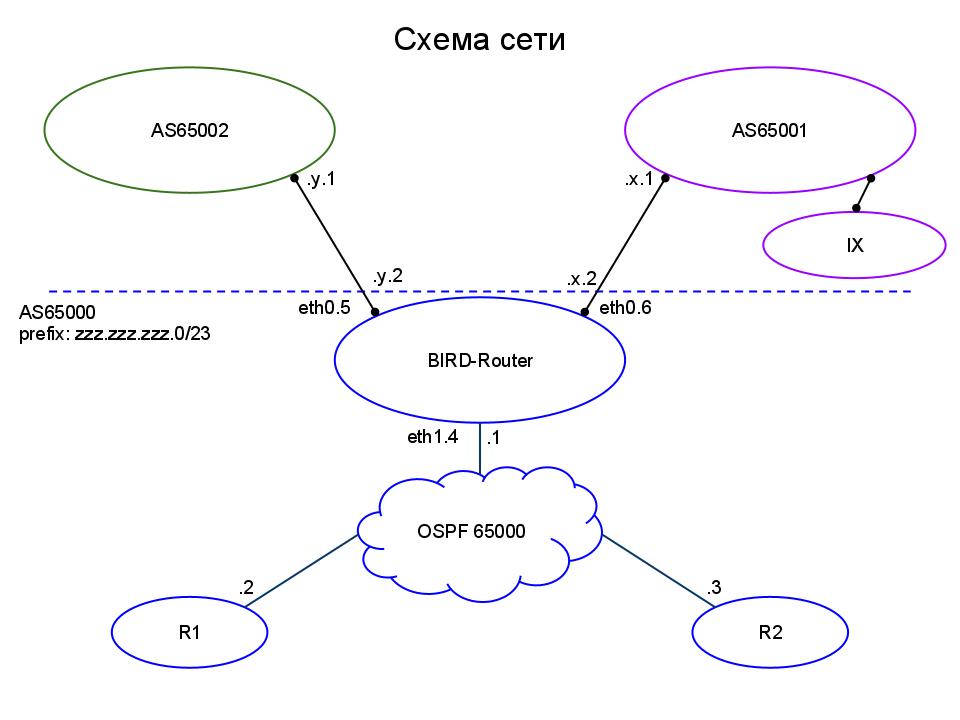

Описание схемы сети.

Смотрим рисунок. Сеть подключается через наш «пограничный» маршрутизатор к двум провайдерам, один из них AS65002 — основной, второй AS65001 — резервный, со вторым очень дружественные взаимоотношения и он по доброте душевной бесплатно транзитит наш трафик на точку обмена трафиком и обратно, таким образом, мы немного (а иногда и 50%) экономим на оплате трафика основному провайдеру. Наша AS — AS6500 и полученный префикс — zzz.zzz.zzz.0/23. Внутри нашей AS работает протокол OSPF (выбран исходя из того, что роутеры на базе opensource в сети будут появляться чаще, чем роутеры Cisco).  От обоих провайдеров мы получаем full-view. Дополнительно, второй провайдер (AS65001) «красит» маршруты с точки обмена трафиком с помощью community — 65001:1400. Для того, чтобы избежать ошибок с получением маршрута по умолчанию от провайдеров, мы сами его с пограничного маршрутизатора объявляем внутрь сети (тем самым, кстати гарантируем, что трафик на несуществующие префиксы не будет уходить дальше нашего роутера).  Стыковая  сеть с провайдером AS65002 — y.y.y.0/30, стыковая сеть с провайдером AS65001 — x.x.x.0/30. Внутри сети между роутерами используется сеть z.z.z.0/28.

Подготовка к созданию конфигурации BIRD, коротко о BIRD.

С документацией по использованию BIRD можно ознакомиться здесь. Самое основное в понимании работы с BIRD — это представление о таблицах маршрутизации и протоколах, которые работают с этими таблицами. BIRD поддерживает работу протоколов BGPv4, RIPv2, OSPFv2, OSPFv3 и виртуального протокола Pipe  для обмена маршрутами между различными таблицами маршрутизации. Для всех протоколов реализована работа с IPv6.  Между таблицей маршрутзации и протоколом устанавливаются два фильтра export и import, которые могут принимать, блокировать или изменять получаемую и передаваемую информацию из таблицы в протокол и обратно. Export — направление от таблицы к протоколу, import — в обратную сторону. Когда маршрут передается из протокола в таблицу, его стоимость пересчитывается и об этом оповещаются все протоколы, которые используют данную таблицу, после чего каждый протокол формирует update и рассылает сообщение согласно своему механизму оповещения об изменении маршрута.  По-умолчанию в BIRD существует таблица master, которая может использоваться всеми протоколами, если иное в конфигурации протокола не было указано. Кроме указанных выше протоколов, есть еще псевдопротокол kernel, отчечающий за синхронизацию между таблицами маршрутизации BIRD и ядра системы, протокол static — отвечающий за статическую маршрутизацию, протокол direct — создающий маршруты в BIRD на основе настроек сетевых интерфейсов полученных из ядра, и протокол device, отслеживающий состояниме интерфефсов в системе (up/down).

Составим список протоколов и их названий, которые мы будем использовать:
  • bgpAS65002 (в BIRD для работы с bgp соседом необходмо запустить отдельную «ветку» протокола) — для работы с основным провайдером;
  • bgpAS65001 — для работы с резервным провайдером;
  • ospfAS65000 — для обеспечения маршрутизации внутри сети;
  • static1 — понадобится для объявления маршрута по-умолчанию;
  • static2 — используем для объявления нашего «большого» префикса;
  • kernel — понадобится для передачи маршрутов из BIRD в систему;
  • direct и device — их назначение описано выше.

Т.к. конфигурация сети у нас довольно простая, будем использовать только одну таблицу маршрутизации — master.

Для составления конфигурационного файла, лучше все взаимосвязи сначала отразим на схеме:

На схеме видно, что нам для работы с информацией из таблицы master и из протоколов потребуются фильтры. Мы их опишем уже непосредственно в конфиге BIRD.

Файл конфигурации BIRD.

/*

* This is an example configuration file.

*/

#Задаем формат времени для логирования
timeformat base     iso long;
timeformat log      iso long;
timeformat protocol iso long;
timeformat route    iso long;

#Указываем путь к лог-файлу
log «/var/log/bird.log» all;
log stderr all;

##### Начнем описание наших протоколов, некоторые описания взяты из дефолтного конфига

# The direct protocol automatically generates device routes to

# all network interfaces. Can exist in as many instances as you wish

# if you want to populate multiple routing tables with device routes.
protocol direct {

interface «eth*», «*»; # Restrict network interfaces it works with

}

# This pseudo-protocol watches all interface up/down events.
protocol device {

scan time 10; # Scan interfaces every 10 seconds

}

# This pseudo-protocol performs synchronization between BIRD’s routing

# tables and the kernel. If your kernel supports multiple routing tables

# (as Linux 2.2.x does), you can run multiple instances of the kernel

# protocol and synchronize different kernel tables with different BIRD tables.
protocol kernel {
persist off; # Don’t remove routes on bird shutdown
scan time 20; # Scan kernel routing table every 20 seconds
import none; # Default is import all
export all; # Default is export none
}

#Статический маршрут, необходимый для добавления маршрута по-умолчанию в таблицу master
protocol static static1 {

route 0.0.0.0/0 via «lo»;

}

#Статический маршрут для добавления нашего префикса в таблицу
protocol static static2 {

preference 253;

route zzz.zzz.zzz.0/23 via «lo»;

}
###Конфигурация протокола OSPF:

#Как мы описывали выше, мы должны объявить нашим ospf соседям маршрут по-умолчанию и маршруты типа directly, а в таблицу master должны передать маршруты полученные от ospf соседей, кроме дефолта

#для этого используем соответствующие фильтры:
filter import_OSPF {

if ( source = RTS_OSPF && net != 0.0.0.0/0 ) then {

print «net accepted:», net;

accept;

}

reject;

}

filter export_OSPF {
#Передаем маршруты connected
if ( source = RTS_DEVICE ) then {

print «net accepted:», net;

ospf_metric2 = 20;

accept;

}
#Передаем маршрут по умолчанию, т.к. он у нас «завернут» на интефрейс loopback, то необходимо использовать конструкцию RTS_STATIC_DEVICE, а не RTS_STATIC
if ( source = RTS_STATIC_DEVICE && net = 0.0.0.0/0 ) then {

print «net accepted:», net;

ospf_metric2 = 5;

accept;

}

reject;

}

#Конфигурация протокола OSPF
protocol ospf ospfAS65000 {

router id 87.244.8.18;

export filter export_OSPF;

import filter import_OSPF;

area 0.0.0.0 {

interface «eth1.4» {

hello 10;

retransmit 5;

cost 10;

transmit delay 1;

dead count 4;

wait 40;

type broadcast;

priority 0;

};

};

}
###

###Настройка BGP

#Задаем функцию, с помощью которой мы будем блокировать сети RFC1918, дефолт, префиксы короче /24, префиксы /32, /0 и /7, если они вдруг «прилетят» от bgp соседей
function avoid_nonexist()
#Описываем префикс-лист, по которому будет происходить проверка маршрутов
prefix set nonexist;

{

nonexist = [ 169.254.0.0/16+, 172.16.0.0/12+, 192.168.0.0/16+, 10.0.0.0/8+, 224.0.0.0/4+, 240.0.0.0/4+, 0.0.0.0/32-, 0.0.0.0/0{25,32}, 0.0.0.0/0{0,7} ];

if net ~ nonexist then return false;

return true;

}
#Задаем функцию, с помощью которой будем фильтровать маршруты из нашей AS
function pref_from_myasset()

prefix set pref_from_65000;

{

pref_from_65000 = [ zzz.zzz.zzz.0/23  ];

if net ~ pref_from_65000 then return true;

return false;

}

###Основной провайдер

##Отфильтровываем маршруты и устанавливаем local preference
filter prov65002in {

if avoid_nonexist() then

{

bgp_local_pref = 340; #устанавливаем local preference
accept;

}

reject;

}

filter prov65002out {

if pref_from_myasset() then

{

bgp_community = -empty-; #не отправляем никаких коммьюнити
bgp_path.prepend(65000); #добавляем prepend
accept;

}

reject;

}


protocol bgp bgpAS65002 {

table master;

router id yyy.yyy.yyy.2;

description «AS65002»;

local as 65000;

neighbor yyy.yyy.yyy.1 as 65002;

hold time 240;

startup hold time 240;

connect retry time 120;

keepalive time 80;

start delay time 5;

error wait time 60, 300;

error forget time 300;

next hop self;

path metric 1;

default bgp_med 0;

source address yyy.yyy.yyy.2;

export filter prov65002in;

import filter prov65002out;

}
###

###Резервный провайдер

##Отфильтровываем маршруты, устанавливаем local preference для маршрутов помеченных community на стороне второго провайдера
filter prov65001in {

if (65001,1400) ~ bgp_community then

{

bgp_local_pref = 400; # local preference для маршрутов отмеченных community 65001:400

accept;

}

bgp_local_pref = 330; #local preference для остальных маршрутов
if avoid_nonexist() then accept;

}


filter prov65002out {

if pref_from_myasset() then

{

bgp_community = -empty-;

accept;

}

reject;

}

protocol bgp bgpAS65001 {

table master;

router id xxx.xxx.xxx.2;

description «AS65001»;

local as 65000;

neighbor xxx.xxx.xxx.1 as 65001;

hold time 240;

startup hold time 240;

connect retry time 120;

keepalive time 80;

start delay time 5;

error wait time 60, 300;

error forget time 300;

next hop self;

path metric 1;

default bgp_med 0;

source address xxx.xxx.xxx.2;

export filter prov65002out;

import filter prov65002in;

}
###

/*

* The End

*/

Для проверки работы фильтров, состояния протоколов, маршрутов и т.п. в BIRD есть свой CLI:

# /usr/local/sbin/birdc

BIRD 1.2.4 ready.

bird> >?

configure [soft] [«<file>»]                    Reload configuration

debug …                                      Control protocol debugging via BIRD logs

disable <protocol> | «<pattern>» | all         Disable protocol

down                                           Shut the daemon down

dump …                                       Dump debugging information

echo [all | off | <mask>] [<buffer-size>]      Configure echoing of log messages

enable <protocol> | «<pattern>» | all          Enable protocol

exit                                           Exit the client

help                                           Description of the help system

mrtdump …                                    Control protocol debugging via MRTdump files

quit                                           Quit the client

reload <protocol> | «<pattern>» | all          Reload protocol

restart <protocol> | «<pattern>» | all         Restart protocol

restrict                                       Restrict current CLI session to safe commands

show …                                       Show status information

На этом пока все, буду рад, если эта статья кому-то пожет в работе))

З.Ы. При копировании статьи ссылка на источник ОБЯЗАТЕЛЬНА ! Пожалуйста, уважайте чужой труд.

Автор: zaikini
